標準的なPC合成版厚さ
JIS A 5373-2004（合成床版用プレキャスト板）に示されているPC板の種類
|
| PC板の種類 |
| 種類
|
PC板の支間
(m) |
板厚
(mm) |
ひび割れ試験
曲げモーメント (kN･m) |
| PCC-70-1
|
1.450
|
70 |
6.6 |
| PCC-70-2
|
1.750
|
70 |
7.5 |
| PCC-80
|
2.050
|
80 |
10.1
|
| PCC-90
|
2.200
|
90 |
13.0
|
| PCC-100
|
2.600
|
100 |
16.3
|
| PCC-110
|
2.800
|
110 |
19.9
|
| PCC-120
|
3.000
|
120 |
22.3 |
|

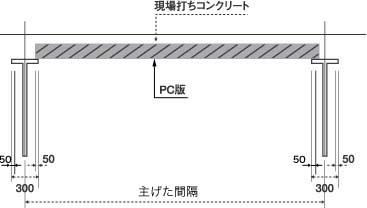

| 標準設計の床版の種類(鋼げた) |
|
種類(JIS)
|
種類の呼び名
|
適用主げた
|
活荷重
|
主げた間隔(m)
|
PC板支間(m)
|
|
PCC-80
|
M－220B
|
鋼げた
|
Ｂ活荷重
|
2.200
|
1.950
|
|
M－230B
|
2.300
|
2.050
|
|
M－240B
|
2.400
|
2.150
|
|
M－250B
|
2.500
|
2.250
|
|
PCC-90
|
M－260B
|
2.600
|
2.350
|
|
PCC-100
|
M－270B
|
2.700
|
2.450
|
|
M－280B
|
2.800
|
2.550
|
|
M－290B
|
2.900
|
2.650
|
|
M－300B
|
3.000
|
2.750
|
|
M－310B
|
3.100
|
2.850
|
|
PCC-110
|
M－320B
|
3.200
|
2.950
|
|
M－330B
|
3.300
|
3.050
|
|
PCC-120
|
M－340B
|
3.400
|
3.150
|
|
M－350B
|
3.500
|
3.250
|
|
|

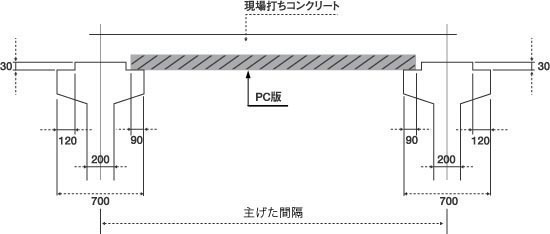

| 標準設計の床版の種類(PCI げた) |
|
種類(JIS)
|
種類の呼び名
|
適用主げた
|
活荷重
|
主げた間隔(m)
|
PC板支間(m)
|
|
PCC-70-1
|
CI－220B
|
PCI
げた
|
Ｂ活荷重
|
2.200
|
1.560
|
|
PCC-70-2
|
CI－230B
|
2.300
|
1.660
|
|
CI－240B
|
2.400
|
1.760
|
|
CI－250B
|
2.500
|
1.860
|
|
PCC-80
|
CI－260B
|
2.600
|
1.960
|
|
CI－270B
|
2.700
|
2.060
|
|
CI－280B
|
2.800
|
2.160
|
|
PCC-90
|
CI－290B
|
2.900
|
2.260
|
|
CI－300B
|
3.000
|
2.360
|
|
PCC-100
|
CI－310B
|
3.100
|
2.460
|
|
CI－320B
|
3.200
|
2.560
|
|
CI－330B
|
3.300
|
2.660
|
|
CI－340B
|
3.400
|
2.760
|
|
PCC-110
|
CI－350B
|
3.500
|
2.860
|
|
|

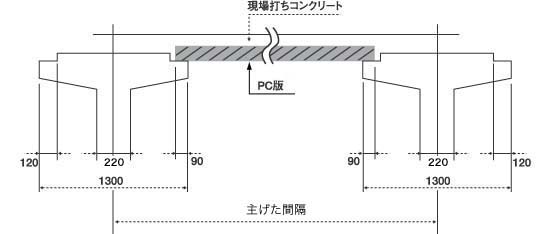

標準設計の床版の種類(PCコンポげた) |
|
種類(JIS)
|
種類の呼び名
|
適用主げた
|
活荷重
|
主げた間隔(m)
|
PC板支間(m)
|
|
PCC-70-1
|
CT－260B
|
PCコンポ
げた
|
Ｂ活荷重
|
2.600
|
1.360
|
|
CT－270B
|
2.700
|
1.460
|
|
CT－280B
|
2.800
|
1.560
|
|
PCC-70-2
|
CT－290B
|
2.900
|
1.660
|
|
CT－300B
|
3.000
|
1.760
|
|
CT－310B
|
3.100
|
1.860
|
|
PCC-80
|
CT－320B
|
3.200
|
1.960
|
|
CT－330B
|
3.300
|
2.060
|
|
CT－340B
|
3.400
|
2.160
|
|
PCC-90
|
CT－350B
|
3.500
|
2.260
|
|
CT－360B
|
3.600
|
2.360
|
|
PCC-100
|
CT－370B
|
3.700
|
2.460
|
|
CT－380B
|
3.800
|
2.560
|
|
| 床版厚(鋼げた) |
床版厚(PCI げた) |
|
種類の呼び名
|
床版厚(mm)
|
|
PC板
|
場所打ち
|
合計
|
|
M－220B
|
80
|
150
|
230
|
|
M－230B
|
80
|
160
|
240
|
|
M－240B
|
80
|
160
|
240
|
|
M－250B
|
80
|
160
|
240
|
|
M－260B
|
90
|
160
|
250
|
|
M－270B
|
100
|
170
|
270
|
|
M－280B
|
100
|
170
|
270
|
|
M－290B
|
100
|
170
|
270
|
|
M－300B
|
100
|
180
|
280
|
|
M－310B
|
100
|
180
|
280
|
|
M－320B
|
110
|
180
|
290
|
|
M－330B
|
110
|
180
|
290
|
|
M－340B
|
120
|
180
|
300
|
|
M－350B
|
120
|
180
|
300
|
|
|
種類の呼び名
|
床版厚(mm)
|
|
PC板
|
場所打ち
|
合計
|
|
CI－220B
|
70
|
160
|
230
|
|
CI－230B
|
70
|
160
|
230
|
|
CI－240B
|
70
|
160
|
230
|
|
CI－250B
|
70
|
160
|
230
|
|
CI－260B
|
80
|
170
|
250
|
|
CI－270B
|
80
|
170
|
250
|
|
CI－280B
|
80
|
170
|
250
|
|
CI－290B
|
90
|
170
|
260
|
|
CI－300B
|
90
|
170
|
260
|
|
CI－310B
|
100
|
180
|
280
|
|
CI－320B
|
100
|
180
|
280
|
|
CI－330B
|
100
|
180
|
280
|
|
CI－340B
|
100
|
180
|
280
|
|
CI－350B
|
110
|
180
|
290
|
|
|
|
床版厚(PCコンポげた)
|
|
種類の呼び名
|
床版厚(mm)
|
|
PC板
|
場所打ち
|
合計
|
|
CT－260B
|
70
|
160
|
230
|
|
CT－270B
|
70
|
160
|
230
|
|
CT－280B
|
70
|
160
|
230
|
|
CT－290B
|
70
|
170
|
240
|
|
CT－300B
|
70
|
170
|
240
|
|
CT－310B
|
70
|
170
|
240
|
|
CT－320B
|
80
|
170
|
250
|
|
CT－330B
|
80
|
170
|
250
|
|
CT－340B
|
80
|
170
|
250
|
|
CT－350B
|
90
|
170
|
260
|
|
CT－360B
|
90
|
170
|
260
|
|
CT－370B
|
100
|
170
|
270
|
|
CT－380B
|
100
|
170
|
270
|
|
| （注）種類の呼び名のM、CI、CTは適用する主げたを示し、Mは鋼げた橋、CIはPCI げた橋、CTはPCコンポげた橋を意味する。次の３桁の数字は主げた間隔を表したものである。また、末尾のＢは活荷重の種類を表す。 |
